【半导体行业重磅炸弹！英特尔这次真的玩大了】
家人们谁懂啊！半导体圈最近炸出个王炸消息——英特尔代工厂居然把high-na euv光刻机这种黑科技给整量产了！这可不是实验室里的玩具，而是实打实用在最新panther lake笔记本cpu上的狠货，用的还是第三代酷睿ultra的18a工艺。现在就跟大家唠明白，这波操作到底有多牛！
💡 技术突破堪比登月
还记得去年英特尔画的大饼吗？当时说要做全球首个high-na量产玩家，评论区全是'又画饼''ppt技术'的吐槽。结果人家闷声干大事，俄勒冈州实验室直接放出双重工艺验证的王炸数据——用3.8亿天价设备造的芯片，良品率居然和传统euv多次曝光的差不多！更绝的是，第一批货都已经送到客户手里了，这波属实是把友商脸都打肿了。
🔥 光学系统的神仙打架
这套设备牛在哪？简单说就是把镜头'瞳孔'（数值孔径）从0.33暴力提升到0.55！就像把老花镜换成显微镜，原来要曝光两三次的图案现在一次搞定。但代价是成像面积砍半，得把芯片像拼图一样切开处理。更离谱的是整套设备要250个集装箱运输，装起来比乐高还费劲，价格顶三台传统设备。
🔄 产业格局正在洗牌

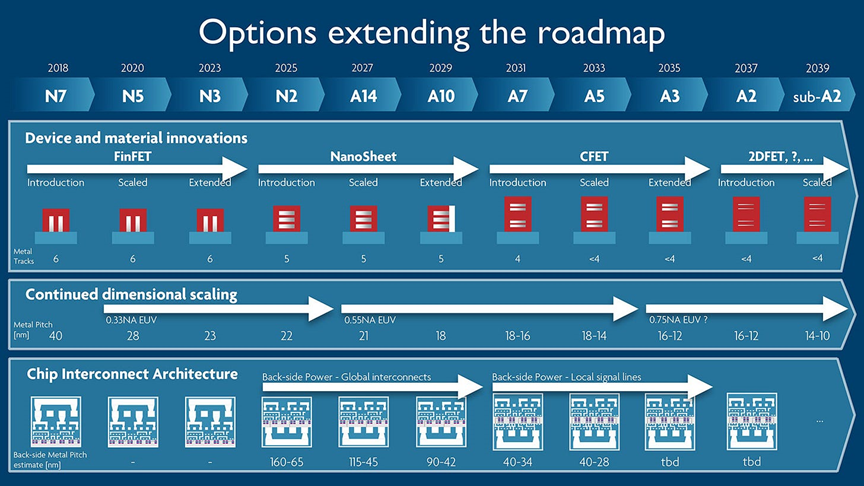

最戏剧性的是反转剧情：十年前在euv上怂了的英特尔，现在反而最激进；而台积电在2纳米节点居然选择观望！业内大佬imec的路线图显示，这技术能一路撑到2030年后，直接对标未来a5工艺。英特尔鸡贼地把high-na先用在非必需的18a节点试水，既刷经验值又不影响主线任务，这运营策略我给满分！
💰 商业算盘打得飞起
虽然单次曝光贵2.5倍，但省下的掩模和工序更值钱。sk海力士、三星甚至纽约州政府都在抢设备，asml产能直接拉满到每年20台。最新量产机型效率暴涨60%，连ibm都出来背书说拼接损耗几乎为零。panther lake的量产就是最硬核的广告——贵不是问题，真香才是真理！
🎮 对咱消费者有啥影响？
说实话...毛线区别都没有！（狗头）英特尔明确说不会搞特别标识，你买到的cpu可能是天价设备造的也可能是老产线出的。但长远看，这技术决定着未来十年手机能不能更薄、电脑能不能更猛。下次换机时记得给半导体工程师们默默点个赞~
【写在最后】
这波技术跃进背后，是无数工程师凌晨三点的实验室灯光，是跨国协作的价值链狂欢，更是人类对物理极限的又一次挑战。当我们用着更便宜的电子产品时，应该知道这些'科技福利'从来都不是天上掉下来的。英特尔这步险棋能不能逆天改命？咱们且看下回分解！
（悄悄说：季度财报就要来了，看产能数据就知道英特尔是不是真all in了。建议收藏本文，到时候回来验证预言！）
✨ 科技改变生活，但改变科技的是那些不服输的人 ✨
